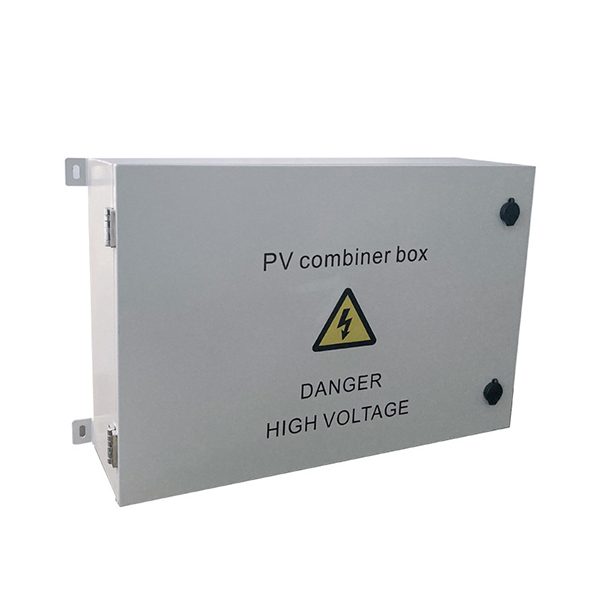

Vanntett PV Combiner Box til en koblingsboks, som er et elektrisk kabinett som sikkert forener flere ledninger og kabler gjennom ulike inngangsporter. En solcellekombinasjonsboks kombinerer utgangen fra en rekke strenger av PV-moduler for tilkobling til omformeren.
Vanntett PV Combiner Box For et stort PV-kraftgenereringssystem, For å redusere nettforbindelsen mellom den netttilkoblede omformeren og kabinettet, er det praktisk å opprettholde og forbedre påliteligheten. Det er nødvendig å legge til en DC-buss mellom PV-en netttilkoblet omformer og skapet. PV AC lynbeskyttelseskombinasjonsboks-seriens produkter fra selskapet er spesielt designet for å møte dette kravet, kan være sammensatt av PV-omformerprodukter som matcher komplette PV-systemløsninger. Ved å bruke AC-kombinasjonsboks kan brukeren i henhold til AC-strømskapets nominelle inngangsstrøm og spenning, utgangen fra et visst antall nettkoblede omformere med lynbeskyttelsesenhet og strømbryter for sammenløp, praktisk tilgangsnivå strømskap.
| Nummer | Parameter | Verdi |
| 1 | Størrelse (MM) | 900x700x220(B*H*D) 900x743x220(B*H*D) |
| 2 | Nominell inngangsspenning (V) | 480V AC |
| 3 | Nominell isolasjonsspenning (V) | 690V AC |
| 4 | Nominell frekvens (Hz) | 50 |
| 5 | Samleskinne merkestrøm (A) Horisontal buss |
400A |
| 6 | Vurdert korttidsmotstå gjeldende effektiv verdi lcw (1 sek) (KA) Horisontal buss |
30 |
| 7 | Vurdert korttidsmotstå gjeldende maksimalverdi lpk(KA) Horisontal buss |
30 |
| 8 | Strømfrekvens tåler spenning i 1 minutter (V) | 2500VA |
| 9 | Temperaturøkning: Samsvarer med IEC 947-1 for temperaturøkning: og temperaturøkningen overskrider ikke de tilsvarende standardkravene til komponenten. | Terminaler for eksterne isolerte ledere: ikke mer enn 70K, Samleskinnetilkobling (kobber-kobber)Ikke mer enn 70K, Håndter overflaten på isolasjonen er ikke større enn 25K, Kontaktbart skall og kappe, metalloverflaten er ikke større enn 30K. |
