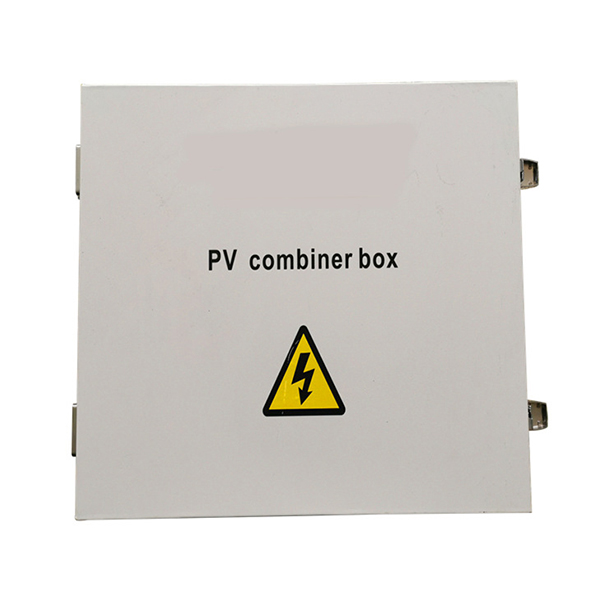

Den siste selgende ZHECHI Electric® PV Array String DC Combiner Box laget i Kina Med generell beskyttelse som forebygging av motangrep, overstrømsbeskyttelse, overspenningsbeskyttelse og lynnedslag.
ZHECHI Electric® PV Array String DC Combiner Box brukes til å redusere tilkoblingsledningene mellom en PV-modul og en omformer eller kontroller, gjøre vedlikehold enkelt, redusere tap og forbedre produktsikkerhet og pålitelighet. PV-kombinasjonsboksen produsert av oss har alle funksjonene ovenfor og gir brukerne en komplett løsning for PV-kraftgenereringssystemer.
1) To grupper uavhengige PV-arrayinngang og -utganger for fleksibel applikasjon i forskjellige tilkoblinger
ordninger;
2) Flere PV-inngangsmatriser som hver har en maksimal strøm på 10A;
3) En høyspenningssikring for å forhindre motangrep av hver PV-inngangsgruppe;
4) En spesiell høyspent lynbeskyttelsesenhet for PV-modulen;
5) En spesiell høyspenningsbryter for utgangskontroll av PV-modulen;
6) En grad av beskyttelse på IP65 for å møte behovet for utendørs installasjon.
| Modell | 4 måter | 6 måter | 8 måter | 10 måter |
| Inndata | ||||
| Antall PV-inngangsmatriser | 4 | 6 | 8 | 10 |
| Maksimal strøm for hver PV-inngangsgruppe | 10A | |||
| Puse for hver PV-inngangsmatrise | 10A | |||
| Ledningsnummer for hver PV-inngangsgruppe | PG7,4mm² | |||
| Utdata | ||||
| Antall utgangskanal | 1 | 2 | ||
| Maksimal utgangsstrøm | 40A | 60A totalt (30A utgangskanal) | 80A totalt (40A utgangskanal) | 100A i alt (50A utgangskanal) |
| Ledningsnummer for hver utgangskanal | PG16,8mm2 for hver utgangskanal | PG16,10mm2 for hver utgangskanal | PG16,10mm2 for hver utgangskanal | PG16,12mm2 for hver utgangskanal |
| Maksimal utgangsspenning | 800VDC | |||
| DC utgangsbryter | Tilgjengelig | |||
| Andre data | ||||
| Beskyttelse | IP65 | |||
| Temperatur | -30℃~+60℃ | |||
| Referansevekt (netto/bruttovekt) | 5.3/9.3 | 8.4/12.9 | 9,5/14,3 | 10.8/15.6 |
| Utstyrsdimensjon D*B*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Pakningsdimensjon D*B*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Kjølemetode | Naturlig kjøling | |||
| Overspenningsvern | Tilgjengelig | |||
| Jordledningsnummer | ≥6mm2 | |||
