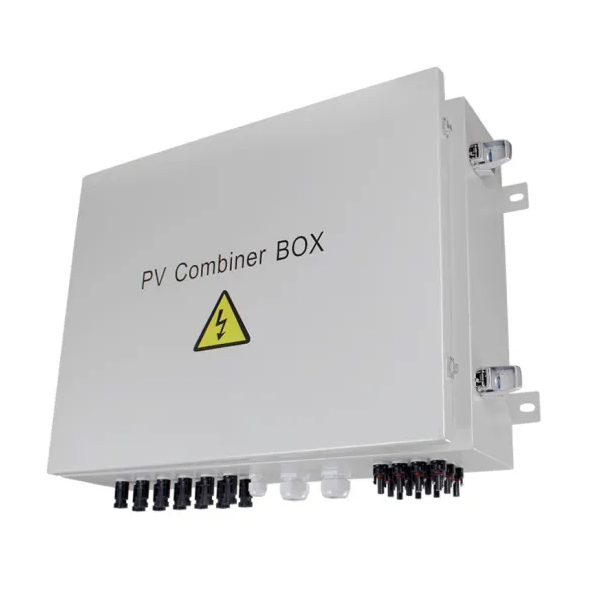

Som den profesjonelle produksjonen, ønsker vi å gi brukerne trygge, kortfattede, vakre og anvendelige ZHECHI Electric®Solar Energy System Combiner Box.
ZHECHI Electric® Solar Energy System Combiner Box er egnet for omformer (maks inngangsspenning DC1000V, 4PV inngangskanal, 1 utgangskanal, enkelt MPPT -omformer). Bokskropp er laget av PVC -ingeniørmaterialer, med test for brannhemmende, temperture -økning, anti -påvirkning, anti -ultrafiolett og annen testing.
IP65 beskyttelsesgrad.
● Høy pålitelighet
Med DC sikring
Med DC Surge Protection Device
Med DC -effektbryter eller DC -lastisolasjonsbryter.
● Sterk tilpasningsevne
IP65 Desigh, Waterproof, Anti Dust and Anti Ularaviolet.
Streng test for høy og lav temperatur, brukt bredt/
Den enkle installasjonen, det forenklede systemet ledninger, de praktiske ledningene.
Boksen kropp er laget av kaldvalset stål og andre metallmaterialer.
● Fleksibel konfigurasjon
Brukes til enkeltkrystall silisiums solcellemoduler, polykrystallinske silisiums solcellemoduler, tynnfilm solcellemoduler. Gjeldende vurdering av den fotovoltaiske sikringen, cicuit -bryteren, lastisolasjonsbryteren er modifisert.
| Navn | ZSGF-PV12/1 | |
| Elektrisk parameter | ||
| System maksimalt likespenning | / | 1000 |
| Maksimal inngangsstrøm for hver streng | 10a | |
| DC sikringsvurdering | 15a | |
| Antall input/output -matrise | 3 | |
| Antall iutputstrenger | 12 | |
| Antall utgangsstrenger | 1 | |
| Maksimal diameter på hver inngangskabel (mm) | 10mm | |
| Maksimal diameter på hver inngangskabel (mm) | 40mm | |
| Kommunikasjonsgrensesnitt | RS485 Modbus | |
| Spenningsbeskyttelsesnivå | 2.8KV | 3.8kv |
| Maksimal kontinuerlig drift spenning UC |
630V | 1050V |
| Poles | / | / |
| Struktur karakteristisk | ||
| System | ||
| Beskyttelsesgrad | IP65 | |
|
Mini kretsbryter |
SM1-225/4P/DC1000V | |
| SMC4 vanntette kontakter | Standard | |
| PV DC sikring | Standard | |
| PV Surge proktctor | Sup4-S40/3PDC1000V | |
| Overvåkingsmodul | / | |
| Forhindrer diode | / | |
| Boksemateriale | Kaldvalset stålboks | |
| Installasjonsmetode | Veggmonteringstype | |
| Driftstemperatur | –25 ℃ ~+70 ℃ | |
| Temperaturheving | 2 km | |
| Tillatt relativ fuktighet | 0-95%, ingen kondens | |
| Flame Retardance Comform to IEC60695-2-11, Ulsubject til 94V-2 | ||
| Bredde*høy*dybde (mm) | 640*450*180 | |
