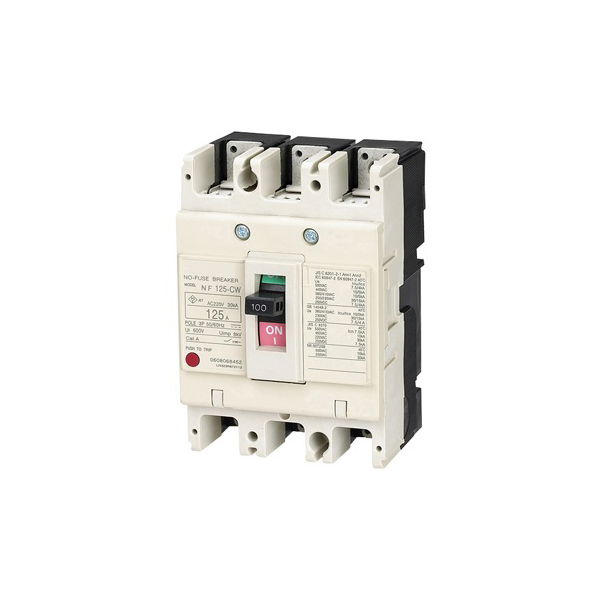

ZHECHI Electric® Solar Molded Case Circuit Breaker laget i Kina er en industriell effektbryter som nylig er utviklet av ZHECHI i henhold til den internasjonale standarden.
ZHECHI Electric® Solar Molded Case Circuit Breaker er en industriell effektbryter som nylig er utviklet av ZHECHI i henhold til den internasjonale standarden.
Den brukes i kretser med merkespenning under 690V, nominell arbeidsstrøm opp til 400A for sjelden transformasjon og sjelden start av motorer.
| Rammestørrelse | 250 | Nominell implus tåler spenning Uimp (kV) | 8 |
| Modell | SGM3 DC-250 | Brytekapasitetsnivå | H |
| Antall stolper | 3,4 | Nominell ultimate kortslutningsbrytende kapasitet lcu(kA) | 40 |
| Merkestrøm (A) In | 16,20,25,32,40,50, 63,80,100,125,140, 160,180,200, 225,250 |
Nominell tjenestekortslutningsbrytende kapasitet lcs(kA) | 20 |
| Nominell driftsspenning Ue(V) | DC750, DC1000, DC1500 | Isolasjonsanvendelse | Ja |
| Standard | IEC60947-2 | Mekanisk utholdenhet Elektrisk utholdenhet |
5000 10000 |
| Referansetemperatur | 40ºC/50ºC | Bueavstand | ≤50 |
| Nominell isolasjonsspenning Ui (V) | 1000 | Dimensjoner 3P mm(L*B* H) 4P |
165*107*103 |
| 165*142*103 |
