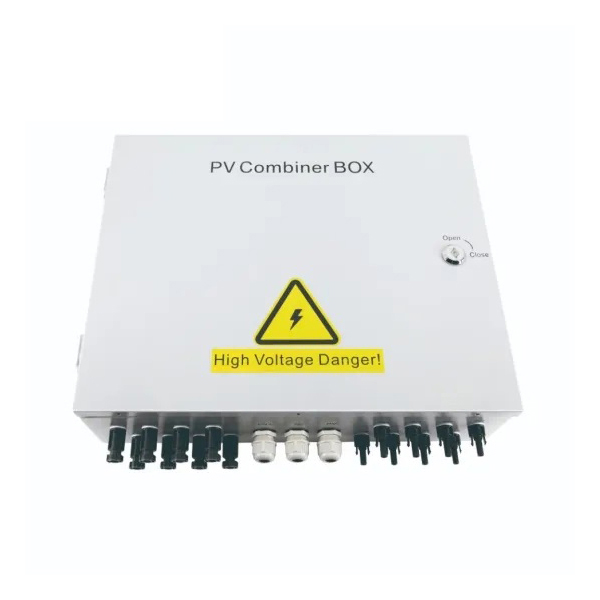

Ip65 Solar Panel System Distribution Box til en koblingsboks, som er et elektrisk kabinett som sikkert forener flere ledninger og kabler gjennom ulike inngangsporter. En solcellekombinasjonsboks kombinerer utgangen fra en rekke strenger av PV-moduler for tilkobling til omformeren.
Ip65 Solar Panel System Distribution Box syntetisk DC-inngang på 24 PV-komponenter til 1 utgang. Hver kanal er med en sikring. Utgangsside er utstyrt med lynbeskyttelse og effektbryter. Det forenkler inngangsledninger til DC-strømfordelingsskap og omformer betydelig. Realiser lynbeskyttelse, kortslutningsbeskyttelse og jordingsbeskyttelse. PV-kombinasjonsboks delt inn i to typer: intrlligent boks og ikke-intelligent boks. Intelligent PV-kombinasjonsboks er utstyrt med overvåkingsenhet, oppdager deretter inngangsstrømmen til hver streng, oppdager innvendig temperatur, oppdager lynbeskyttelsesstatus, oppdager strømbryterstatus og oppsummerer utgangsspenning og så videre.
Design og konfigurasjon strengt i samsvar med den tekniske spesifikasjonen for fotovoltaisk koblingsutstyr CGC/GF 037:2014.
Gi brukerne et trygt, kortfattet, vakkert og anvendelig solcelleanlegg.
Produktet bruker utendørs veggmontert type, som tilpasser seg det tøffe miljøet. I tillegg til kjernekomponentene, kan den andre tilpasses etter brukernes krav.
| Navn | ZC-24 |
| Systemets maksimale likespenning | 1000 |
| Maksimal inngangsstrøm for hver streng | 15A |
| Maksimal inndatastrenger | 24 |
| Maksimal utgangsbryterstrøm | 400A |
| Antall omformer MPPT | N |
| Antall utgangsstrenger | 1 |
| Testkategori | ‖ klassebeskyttelse |
| Nominell utladningsstrøm | 20ka |
| Maksimal utladningsstrøm | 40ka |
| Spenningsbeskyttelsesnivå | 3,8kv |
| Maksimal kontinuerlig driftsspenning Uc | 1050A |
| Poler | 3P |
| Strukturkarakteristikk | Plugg-push-modul |
| Beskyttelsesgrad | IP65 |
| Utgangsbryter | DC-isolasjonsbryter (standard)/DC-krets |
| DC MC4/DC FUSE/DC overspenningsvern | Standard |
| Overvåkingsmodul/Forebyggende diode | Valgfri |
| Installasjonsmetode | Veggmonteringstype |
| Driftstemperatur | -25ºC--+55ºC |
| Forhøyelse av temperatur | 2 km |
| Tillatt relativ fuktighet | 0-95 %, ingen kondens |
