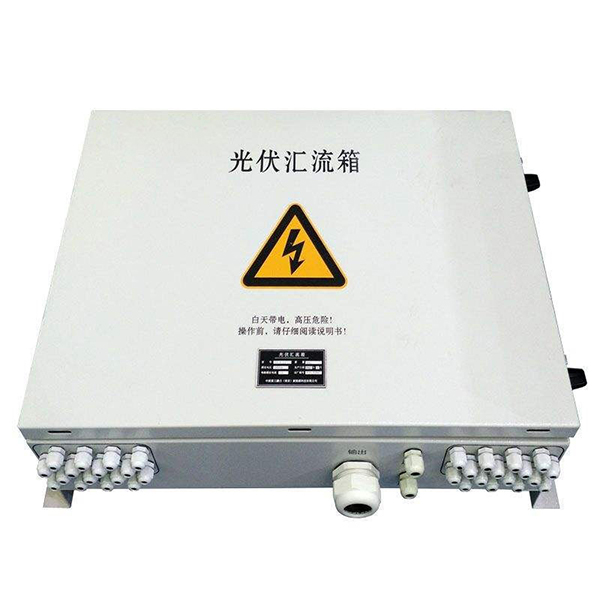

Vi er en profesjonell produsent av JUER Electric®Solar Distribution Junction Boxes er PV-kombinasjonsboks for solcellesystemet på nettet med 12 erfaring. Vi er forpliktet til kvaliteten og innovasjonen til produktene våre. Fabrikken vår overholder ISO 9001-standarden og alle produkter er kvalifisert av Intertek med CE- og CB-sertifikat. MOQ er 1 stk.
1. I solenergisystemet, for å redusere forbindelseslinjen, enkelt vedlikehold, redusere tap, optimalisere systemstrukturen, forbedre sikkerheten og påliteligheten til gjenstander, er PV-kombinasjonsboksen vanligvis i behov mellom solcellepanelene og omformeren.
2. Bortsett fra PV-koblingsfunksjonen, bør PC-kombinasjonsboksen også ha omvendt strømforebygging, overstrømbeskyttelse, overspenningsbeskyttelse, lynbeskyttelse osv. en rekke perfekte beskyttelsesfunksjoner, i mellomtiden sjekke driftstilstand, strøm, spenning , og strøm etter krysset, avledertilstand, innsamling av DC effektbrytertilstand og buedeteksjon, lekkasjedeteksjon (valgfritt) og så videre.
3. PV-kombinasjonsboksen vi produserer er utstyrt med alle funksjonene nevnt ovenfor, konfigurasjon med on-grid/off-grid solcelleinverter for å utgjøre et komplett sett med solenergisystemer.
4. Når du velger PV-kombinasjonsboksen, basert på inngangs likespenningsområdet og utgangseffekten til omformeren, vil et visst antall paneler kobles i serie som en streng, visse strenger vil parallelt kobles til PV-kombinasjonsboksen for kobling, via styring av effektbryter og beskyttelse av avleder, deretter mates til omformeren.
1. Samsvar med CGC/GF002:2010, tekniske spesifikasjoner for PV Array Junction Box
2. Tillatte maksimalt 24 strengpaneler å koble til, nominell spenning for hver streng er 10A, maksimalt 15A
3. Total utgangsstrøm er 250A, maksimal spenning er 1000Vdc
4. For hver streng, høyspenningssikring og anti-tilkoblingsbeskyttelse.
5. Utstyrt med PV høyspenningsavlederbeskyttelse
6. PV høyspenningsbryter kontrollerer utgangen, trykkbestandig DC1200V, smeltestrøm er valgfritt
7. I tråd med utendørs installasjon, beskyttelsesklasse IP65
8. Isoler RS485-porten som brukes for ekstern datakommunikasjon, støtte MODBUS-RTU-protokollen.
9. Innebygd omfattende beskyttelsesalarmfunksjon, ikke bare en rekke alarmparametere er programmerbare, men også hver alarmfunksjon kan settes "På" eller "Av)
10. Real-time den skadelige lysbuen i DC-kretsen, når det er den skadelige lysbuen, vil en alarm fungere og direkte gjøre utløsningsbryteren og kutte av feilkretsen, følgelig forhindre brannkatastrofe osv. fra lysbuen.
| Modell | CSPVB/24-1 |
| Elektrisk parameter | |
| Systemets maksimale likespenning | 1000V 1000 |
| Maksimal inngangsstrøm for hver streng | 15A |
| Maksimal inndatastrenger | 24 |
| Maksimal utgangsbryterstrøm | 360A |
| Maksimal inverter MPPT | N |
| Antall utgangsstrenger | 1 |
| Lynbeskyttelse | |
| Testkategori | Grad 2 beskyttelse |
| Nominell utladningsstrøm | 20 kA |
| Maksimal utladningsstrøm | 40 kA |
| Spenningsbeskyttelsesnivå | 3,8kV |
| Maksimal kontinuerlig driftsspenning Uc | 1050V |
| polakker | 3P |
| Strukturkarakteristikk | Plugg-push-modul |
| System | |
| Beskyttelsesgrad | IP65 |
| Størrelsen på den vanntette inngangen | PG9/PG11 |
| Størrelsen på den vanntette utgangen | PG21~PG29 |
| Utgangsbryter | DC effektbryter (standard)/ DC isolasjonsbryter (valgfritt) |
| MC4R vanntette kontakter | Standard |
| PV DC sikring | Standard |
| PV overspenningsvern | Standard |
| Overvåkingsmodul (valgfritt) | Oppdag strømmen til hver kanal, bussspenning, status for strømbryter og lynbeskytter, bokstemperatur |
| Hjelpestrømforsyning | Hjelpestrømforsyning: AC85V~265V /DC24V(±10%)/DC200V~1000V |
| Kommunikasjonsmodus/protokoll (valgfritt) | RS485 buss/standard MODBUS-RTU protokoll |
| Forhindre reverseringsfunksjon (valgfritt) | Kan utstyres med en modularisert og innkapslet forhindre-revers diode |
| Boksmateriale | Varmgalvanisert stål/rustfritt stål/kaldvalset plate |
| Installasjonsmetode | Veggmonteringstype |
| Driftstemperatur | -40°C ~ + 85°C |
| Høyde | 4 km |
| Tillatt relativ fuktighet | 0-95 %, ingen kondens ingen etsende gass |
| Mekanisk parameter |
|
| Bredde x Høy x Dybde (mm) |
850x500x200 |
