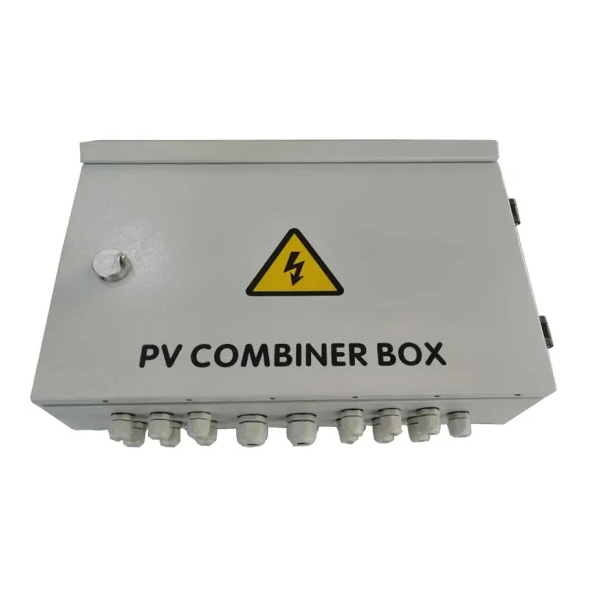

Photovoltaic Array DC Solar Combiner Box til en koblingsboks, som er et elektrisk kabinett som sikkert forener flere ledninger og kabler gjennom ulike inngangsporter. En solcellekombinasjonsboks kombinerer utgangen fra en rekke strenger av PV-moduler for tilkobling til omformeren.
Photovoltaic Array DC Solar Combiner Box buss syntetisk DC-inngang på 8 PV-komponenter til 1 utgang. Hver kanal er med en sikring. Utgangsside er utstyrt med lynbeskyttelse og effektbryter. Det forenkler inngangsledninger til DC-strømfordelingsskap og omformer betydelig. Realiser lynbeskyttelse, kortslutningsbeskyttelse og jordingsbeskyttelse. PV-kombinasjonsboks delt inn i to typer: intrlligent boks og ikke-intelligent boks. Intelligent PV-kombinasjonsboks er utstyrt med overvåkingsenhet, oppdager deretter inngangsstrømmen til hver streng, oppdager innvendig temperatur, oppdager lynbeskyttelsesstatus, oppdager strømbryterstatus og oppsummerer utgangsspenning og så videre.
Design og konfigurasjon er strengt i samsvar med den tekniske spesifikasjonen for fotovoltaisk array DC Solar Combiner Box CGC/GF 037:2014.
Navn | ZC-PV12/1 |
Systemets maksimale likespenning | 1000 |
Maksimal inngangsstrøm for hver streng | 15A |
Maksimal inndatastrenger | 12 |
Maksimal utgangsbryterstrøm | 160A |
Antall omformer MPPT | N |
Antall utgangsstrenger | 1 |
Testkategori | ‖ klassebeskyttelse |
Nominell utladningsstrøm | 20ka |
Maksimal utladningsstrøm | 40ka |
Spenningsbeskyttelsesnivå | 3,8kv |
Maksimal kontinuerlig driftsspenning Uc | 1050V |
Poler | 3P |
Strukturkarakteristikk | Plugg-push-modul |
Beskyttelsesgrad | IP65 |
Utgangsbryter | DC isolasjonsbryter (standard)/DC strømbryter (valgfritt) |
SMC4 kontakter/ likestrømssikring/ likestrøms overspenningsvern | Standard |
Overvåkingsmodul/Forebyggende diode | Valgfri |
Boksmateriale | Metall |
Installasjonsmetode | Veggmonteringstype |
Driftstemperatur | -25℃--+55℃ |
Forhøyelse av temperatur | 2 km |
Tillatt relativ fuktighet | 0-95 %, ingen kondens |
Gi brukerne et trygt, kortfattet, vakkert og anvendelig solcelleanlegg.
Photovoltaic Array DC Solar Combiner Box bruker utendørs veggmontert type, som tilpasser seg det tøffe miljøet. I tillegg til kjernekomponentene, kan den andre tilpasses etter brukernes krav.
