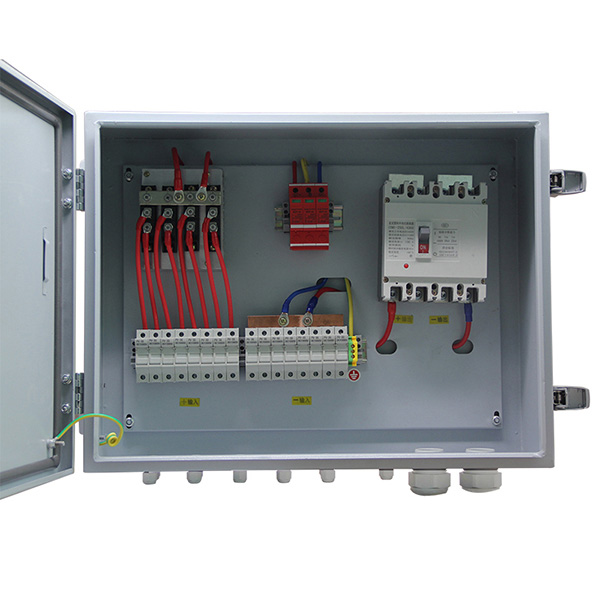

DC Solar System Array String Combiner Box til en koblingsboks, som er et elektrisk kabinett som sikkert forener flere ledninger og kabler gjennom ulike inngangsporter. En solcellekombinasjonsboks kombinerer utgangen fra en rekke strenger av PV-moduler for tilkobling til omformeren.
DC Solar System Array String Combiner Box Med overordnet beskyttelse som forebygging av motangrep, overstrømbeskyttelse, overspenningsbeskyttelse og lynforebygging, brukes PV-kombinasjonsbokser for å redusere tilkoblingsledningene mellom en PV-modul og en omformer eller kontroller, gjør vedlikehold enkelt, reduserer tap og forbedre produktsikkerhet og pålitelighet. PV-kombinasjonsboksen produsert av oss har alle funksjonene ovenfor og gir brukerne en komplett løsning for PV-kraftgenereringssystemer.
1)To grupper av uavhengige PV-arrayinnganger og -utganger for fleksibel bruk i forskjellige tilkoblingsskjemaer;
2) Flere PV-inngangsmatriser som hver har en maksimal strøm på 10A;
3) En høyspenningssikring for å forhindre motangrep av hver PV-inngangsgruppe;
4) En spesiell høyspent lynbeskyttelsesenhet for PV-modulen;
5) En spesiell høyspenningsbryter for utgangskontroll av PV-modulen;
6) En grad av beskyttelse på IP65 for å møte behovet for utendørs installasjon.
Modell | ZC4T | ZC6T | ZC8T | ZC10T |
Inndata | ||||
Antall PV-inngangsmatriser | 4 | 6 | 8 | 10 |
Maksimal strøm for hver PV-inngangsgruppe | 10A | |||
Puse for hver PV-inngangsmatrise | 10A | |||
Ledningsnummer for hver PV-inngangsgruppe | PG7,4mm² | |||
Utdata | ||||
Antall utgangskanal | 1 | 2 | ||
Maksimal utgangsstrøm | 40A | 60A totalt (30A utgangskanal) | 80A totalt (40A utgangskanal) | 100A totalt (50A utgangskanal) |
Ledningsnummer for hver utgangskanal | PG16,8mm2 for hver utgangskanal | PG16,10mm2 for hver utgangskanal | PG16,10mm2 for hver utgangskanal | PG16,12mm2 for hver utgangskanal |
Maksimal utgangsspenning | 800VDC | |||
DC utgangsbryter | Tilgjengelig | |||
Andre data | ||||
Beskyttelse | IP65 | |||
Temperatur | -30℃~+60℃ | |||
Referansevekt (netto/bruttovekt) | 5.3/9.3 | 8.4/12.9 | 9,5/14,3 | 10.8/15.6 |
Utstyrsdimensjon D*B*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
Pakningsdimensjon D*B*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
Kjølemetode | Naturlig kjøling | |||
Overspenningsvern | Tilgjengelig | |||
Jordledningsnummer | ≥6mm2 |
