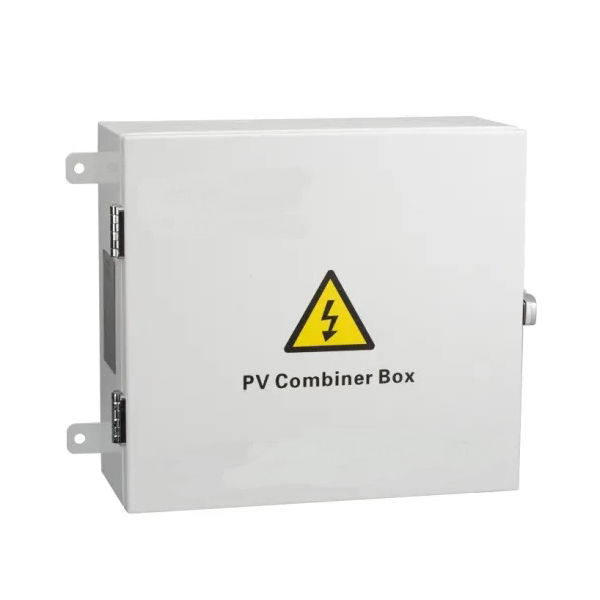

Den siste Selling ZHECHI Electric® 1500V Surge Protector PV Solar Combiner Box med to års garanti for storskala PV-nett tilkoblet kraftproduksjonskraftsystem, for å redusere tilkoblingslinjene mellom PV-moduler og omformer, enkelt vedlikehold og forbedre påliteligheten, generelt trenger det å øke DC-busssystemet mellom fotovoltaic-modulene og Invterterter.
ZHECHI Electric® 1500V Surge Protector PV Solar Combiner Box som er laget av China Produsenter er spesialdesignet for å oppfylle dette kravet, det kan samsvare med omformerprodukter for å komponere komplett PV -systemløsning. DK-PV-serien PV Combiner Box, det er Surge Protective Device (SPD) i utgangsterminalen, som kan beskytte DC-sikringsutskjæringen til PV Combiner Box, omformer og annet terminalutstyr, for å sikre at hele PV-kraftproduksjonssystemet fungerer langsiktig og jevnlig.
+ To grupper av uavhengig PV -array -inngang og utgang for fleksibel applikasjon i forskjellige tilkoblingsordninger:
+ Flere PV -inngangsarrayer som hver har en maksimal strøm på L0A;
+ En høyspenningssikring sørget for motangrepsforebygging av hver PV -inngangsarray;
+ En spesiell høyspent lynbeskyttelsesenhet for PV-modulen;
+ En spesiell høyspent effektbryter for utgangskontroll av PV-modulen;
+ En grad av beskyttelse av IP65 for å oppfylle behovet for utendørs installasjon.
| Modell | BS4T | BS6T | BS8T | BS10T |
| Inndata | ||||
| Antall PV -inngangsarrays | 4 | 6 | 8 | 10 |
| Maksimal current for hver PV -inngangsarray | 10a | |||
| Puse for hver PV -inngangsarray | 10a | |||
| Ledningsnummer for hver PV -inngangsarray | PG7,4mm² | |||
| Utgangsdata | ||||
| Antall utgangskanal | 1 | 2 | ||
| Maksimal utgangsstrøm | 40a | 60A i alt (30A utgangskanal) | 80A i alt (40A utgangskanal) | 100A i alt (50A utgangskanal) |
| Ledningsnummer for hver utgangskanal | PG16,8mm2 for hver utgangskanal | PG16,10mm2 for hver utgangskanal | PG16,10mm2 for hver utgangskanal | PG16,12mm2 for hver utgangskanal |
| Maksimal utgangsspenning | 800VDC | |||
| DC Output Circuit Breaker | Tilgjengelig | |||
| Andre data | ||||
| Beskyttelse | IP65 | |||
| Temperatur | -30 ℃ ~+60 ℃ | |||
| Referansevekt (nett/brutto vekt) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Utstyrsdimensjon d*w*h (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Pakkedimensjon d*w*h (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Kjølemetode | Naturlig kjøling | |||
| Overspenningsbeskyttelse | Tilgjengelig | |||
| Jordtrådnummer | ≥6mm2 | |||
