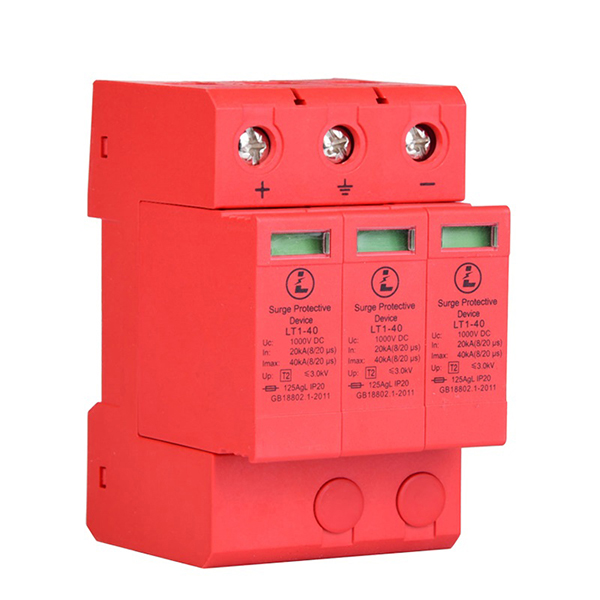

ZHECHI Electric® siste solgte og høykvalitets 1500 V DC SPD for solbeskyttelse brukes hovedsakelig lysvolts strømfordelingssystem for lynoverspenningsbeskyttelse eller annen forbigående overspenning.
ZHECHI Electric® 1500 V DC SPD for Solar bygget for høyspent likestrømforsyning overoppheting overstrøm beskyttelse funksjon, kan gi grad C for fotovoltaisk (pv) kraftsystem transient beskyttelse. Produkter som bruker 35 mm DIN-skinne installasjon, modul kan endres uavhengig, enkel å installere og vedlikeholde, med fjernkommunikasjon alarmgrensesnitt (tørr kontakt), overspenningsvern for å lette fjernovervåking.
| Nominell PV-systemspenning | 500V/600V | 1000V | 1500V | |
| MCOV [UCPV] | 630Vdc/700V | 1170Vdc | 1200Vdc | |
| Maks systemutladningsstrøm (8/20 µs) [lmax] | 40 kA | 40 kA | 30kA | |
| Spenningsbeskyttelsesnivå [UP] | ≤2,5kV | ≤4,0kV | ≤4,5kV | |
| Spenningsbeskyttelsesnivå ved 5kA [UP] | ≤2,0kV | ≤3,5kV | ≤4,0kV | |
| Integrert sikringsbruddkapasitet/avbruddsverdi | 30kV/1000Vdc | 30kV/1000Vdc | 30kV/1200Vdc | |
| Teknologi | Kortslutningsavbrudd (SCI) overstrømsbeskyttelse | |||
| Driftstemperaturområde [TU] | −40℃ til +80℃ | |||
| Nominell utladningsstrøm (8/20 µs) [(DC+/DC−)> PE] [In] | 12,5kA | |||
| Responstid [tA] | <25ns | |||
| Driftstilstand/feilindikasjon | Grønn (bra)/rød (erstatt) | |||
| Ledervurderinger og tverrsnittsareal: | Minimum | 60/70 ℃ 1,5 mm²/14AWG Solid/Fleksibel | ||
| Maksimum | 60/70℃ 35mm²/2AWG strandet/25mm²/4AWG fleksibel | |||
| Montering | 35 mm DIN-skinne i henhold til EN 60715 | |||
| Innkapslingsmateriale | UL 94V0 termoplast | |||
| Grad av beskyttelse | IP20 | |||
| Kapasitet | 3 moduler, DIN 43880 | |||
| Standardinformasjon: | IEC 6164311 Type 2, IEC 616431 Klasse II | |||
| Produktgaranti | Fem år** | |||
Fjernkontaktsignalering
| Signaltype for ekstern kontakt | Byttekontakt |
| AC-byttekapasitet (volt/ampere) | 250V/0,1A |
| DC-svitsjekapasitet (volt/ampere) | 250V/0,1A; 125V0,2A; 75V/0,5A |
| Lederklassifiseringer og tverrsnittsareal for eksterne kontaktsignalterminaler | 60/75 ℃ Msx. 1,5 mm²/14AWG Solid/Fleksibel |
| Bestillingsinformasjon | Bestill fra katalognummer ovenfor |
