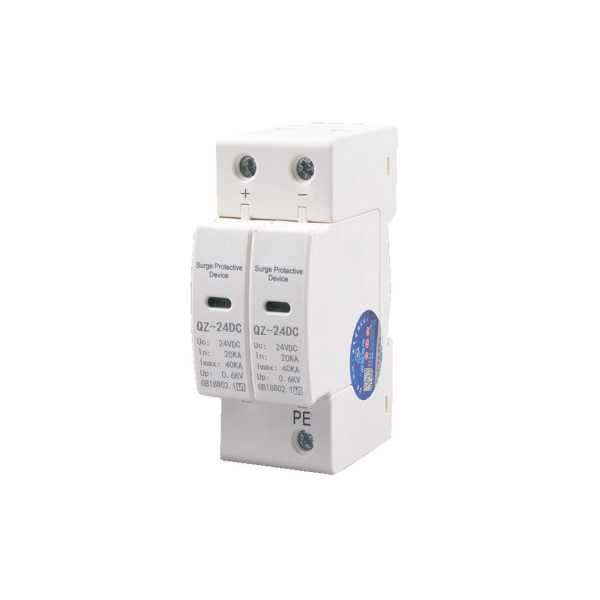

DC 1000v overspenningsbeskyttelsesenhet egnet for det nye energivindkraftgenereringssystemet, arbeidsspenningen dekker 500V, 800V og 1000V. Den er installert i hovedstrømsystemet ved DC-kretsen, for å beskytte mot indirekte lysstrøm, direkte lysstrøm eller annet øyeblikkelig overspenning.
a. Moduldesign, praktisk installasjon, med enkel elektrisk vedlikeholder drift
b. Innebygd overstrøm og overvarme, temperaturkontroll åpen kretsteknologi
c. Adopter uavhengige etterretningsrettigheter og høyytelsesmotstandsplater for følsomhet
d. Liten krypestrøm, rask responstid, gjenværende lav spenning
e.Med ekstern tilkobling, kan realisere fjernkontroll
| solenergi overspenningsvern | ZC-PV600 | MR-PV1000 | ||||
| PV DC-spesifikk (IEC 6614-1/EN 61643-11) | ||||||
| Stang | 2 polet | 3 polet | ||||
| Elektrisk parameter | ||||||
| Klassisk test | II | II | ||||
| Uoc maks (V DC) | 550 | 600 | 800 | 1000 | ||
| Uc (V DC) | 550 | 600 | 1000 | 1000 | ||
| I(8/20)us (KA) | 20 | 20 | ||||
| Imax(8/20)us (KA) | 40 | 40 | ||||
| Opp (KV) | 2 | 3.8 | ||||
| Fjernkontroll og indikasjon | ||||||
| Indikasjonsvindu | ||||||
| Plug-in modul | ||||||
| Fjernsignalkontakt | ||||||
| Fjernsignalkontakt | Maks arbeidsvolt | 250V AC/30V DC | 250V AC/30V DC | |||
| Maks arbeidsforsterker 1A (250V/AC) | 1A (250V/AC) | 1A (250V/AC) | ||||
| 1A (30V DC) | 1A (30V DC) | 1A (30V DC) | ||||
| Kabling og installasjon | ||||||
| Kapasitet (mm2) | Hard ledning | 4-25 mm | 4-25 mm | |||
| Fleksibel ledning | 4-16 mm | 4-16 mm | ||||
| Avisoleringslengde | 10 | 10 | ||||
| Terminal skrue | M5 | M5 | ||||
| Dreiemoment (Nm) | Hovedkrets | 3.5 | 3.5 | |||
| Fjernsignalkontakt | 0.25 | 0.25 | ||||
| beskyttelses klasse | Alle profiler | IP40 | IP40 | |||
| Tilkoblingsport | IP20 | IP20 | ||||
| Installasjonsmiljø | Ingen åpenbare støt og vibrasjoner | |||||
| Høyde (m) | ≤ 2000 | ≤ 2000 | ||||
| Arbeidstemperatur | 67 | 67 | ||||
| Relativ fuktighet | 30–90 % | 30–90 % | ||||
| Hvordan installere | Installer med H35-7.5/DIN35 stell monteringsskinne | |||||
| Størrelse (mm) (B*H*L) | W | 36 | 54 | |||
| H | 90 | 90 | ||||
| L | 48.5 | 48.5 | ||||
| Vekt (kg) | 0.28 | 0.42 | ||||
| Nominell PV system volt | 600V | 1000V | 1200V | |||
| MCOV(UCPV) | 700V DC | 1170V DC | 1200V DC | |||
| Maks systemutladningsstrøm (8/20us) (Imax) | 40KA | 40KA | 30KA | |||
| Volt beskyttelsesnivå (UP) | ≤ 2,5KV | ≤ 4,0KV | ≤ 4,5KV | |||
| Volt beskyttelsesnivå ved 5KA (UP) | ≤ 2,0KV | ≤ 3,5KV | ≤ 4,0KV | |||
| Integrer sikringsbruddkapasitet/avbruddsverdi | 30KA/1000V DC | 30KA/1000V DC | 30KA/1200V DC | |||
| Teknologi | Kortslutningsavbrudd (SCI) overstrømbeskyttelse | |||||
| Driftstemperaturområde | -40 til +80 | |||||
| Nominell utladningsstrøm | 12,5KA | |||||
| Responstid (ta) | <25ns | |||||
| Driftstilstand/feilindikasjon | Grønn (bra) / Rød (erstatt) | |||||
| Montering | 35 mm DIN-skinne i henhold til EN 60715 | |||||
| Grad beskyttelse | IP20 | |||||
| kapasitet | 3 moduler DIN 43880 | |||||
