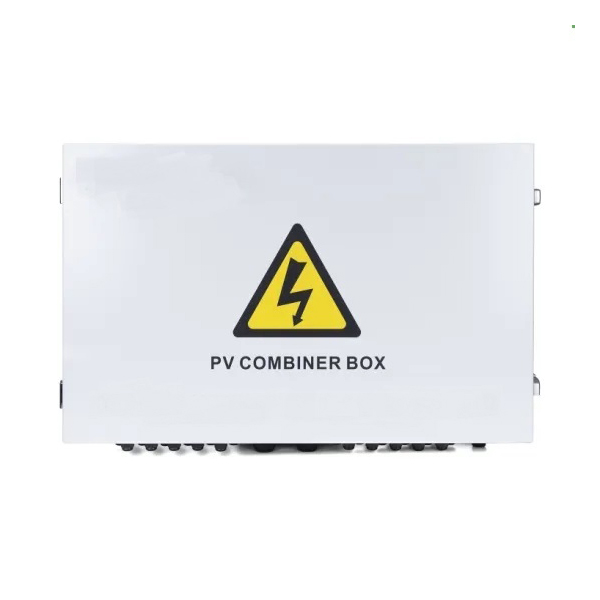

8-strengs vanntett PV-kombiboks til en koblingsboks, som er et elektrisk kabinett som sikkert forener flere ledninger og kabler gjennom ulike inngangsporter. En solcellekombinasjonsboks kombinerer utgangen fra en rekke strenger av PV-moduler for tilkobling til omformeren.
8-strengs vanntett Solar PV DC Combiner Box buss syntetisk DC inngang av 24 PV komponenter til 1 utgang. Hver kanal i den 8-strengs vanntette solenergi PV DC-kombinasjonsboksen er utstyrt med en sikring. Det forenkler inngangsledninger til DC-strømfordelingsskap og omformer betydelig. Realiser lynbeskyttelse, kortslutningsbeskyttelse og jordingsbeskyttelse. PV-kombinasjonsboks delt inn i to typer: intrlligent boks og ikke-intelligent boks. Intelligent PV-kombinasjonsboks er utstyrt med overvåkingsenhet, oppdager deretter inngangsstrømmen til hver streng, oppdager innvendig temperatur, oppdager lynbeskyttelsesstatus, oppdager strømbryterstatus og oppsummerer utgangsspenning og så videre.
Design og konfigurasjon strengt i samsvar med den tekniske spesifikasjonen for fotovoltaisk koblingsutstyr CGC/GF 037:2014.
Gi brukerne et trygt, kortfattet, vakkert og anvendelig solcelleanlegg.
Produktet bruker utendørs veggmontert type, som tilpasser seg det tøffe miljøet. I tillegg til kjernekomponentene, kan den andre tilpasses etter brukernes krav.
| Navn | ZC-PV8 |
| Systemets maksimale likespenning | 1000 |
| Maksimal inngangsstrøm for hver streng | 15A |
| Maksimal inndatastrenger | 8 |
| Maksimal utgangsbryterstrøm | 400A |
| Antall omformer MPPT | N |
| Antall utgangsstrenger | 1 |
| Testkategori | ‖ klassebeskyttelse |
| Nominell utladningsstrøm | 20ka |
| Maksimal utladningsstrøm | 40ka |
| Spenningsbeskyttelsesnivå | 3,8kv |
| Maksimal kontinuerlig driftsspenning Uc | 1050A |
| Poler | 3P |
| Strukturkarakteristikk | Plugg-push-modul |
| Beskyttelsesgrad | IP65 |
| Utgangsbryter | DC-isolasjonsbryter (standard)/DC-krets |
| DC MC4/DC FUSE/DC overspenningsvern | Standard |
| Overvåkingsmodul/Forebyggende diode | Valgfri |
| Installasjonsmetode | Veggmonteringstype |
| Driftstemperatur | -25ºC--+55ºC |
| Forhøyelse av temperatur | 2 km |
| Tillatt relativ fuktighet | 0-95 %, ingen kondens |
